مقدمه:

امروزه بتن به دلیل دارا بودن ویژگیهای ممتازی همچون فراوانی و در دسترس بودن مواد اولیه ،شکل پذیری آسان ،مقاومت فشاری قابل قبول ،پایایی بالا در برابر عوامل جوی و آتش سوزی و ارزانی نسبی از پر مصرف ترین مصالح ساختمانی به شمار می رود.

برای دست یابی به ویژگی های مطلوب بتن و تضمین کیفیت آن می بایست کنترل کیفی اجزا تشگیل دهنده بتن از مرحله تولید،حمل ،انبار کردن و همچنین کنترل کیفی بتن ساخته شده در مرحله اختلاط ، حمل ، ریختن ، تراکم و عمل آوری بتن مدنظر قرار گیرد.

کترل کیفی بتن معمولا در سه مرحله انجام می شود:

1)     کنترل کیفی بتن خمیری (تازه)

2)      کنترل کیفی بتن سخت شده

3)     کنترل کیفی بتن سخت شده درون قطعه

گونه های شکست خاک

شکست خاک، گونه های شکست خاک و تراکم پذیری:

چگونگی شکست خاک:

برای بسیاری از سازه های دست ساخت بشر، خاکی که در زیر سازه قرار می گیرد، در نهایت عهده دار تحمل بار وارده از سازه می شود و ساختمان، بنا و سازه های مختلف در نهایت فشار خود را به خاک منتقل می کنند. لذا خاکی که در زیر محل احداث ساختمان و سازه است بطور خودکار جزو مصالح ساختمانی در می آید که پایداری ساختمان و سازه متأثر از آن است. بطور کلی و در مقایسه با سایر مصالح ساختمانی مانند فولاد، بتون، چوب، آلومینیوم و غیره، خاک مصالح ساختمانی ضعیفی است و به همین جهت برای تحمل فشار ناشی از احداث ساختمان که بطور رضایت بخشی آنرا برای مدت طولانی تحمل نماید باید سطح بسیار وسیع تر و یا حجم خیلی زیادتری از آن درگیر تحمل فشار وارده گردد. در هر سازه و ساختمانی بارهایی که بر بتون، فولاد، آجر و چوب وارد شده و باید آنرا بخاک ضعیف تر زیر سازه منتقل نماید، یک وسیله انتقال فشار لازم است که پی ساختمان یا سازه می باشد. نقش اساسی و وظیفه پی انتقال بار ناشی از وزن ساختمان به خاک زیر سازه به طریقی است که بر خاک تنش فوق العاده ای وارد نشده و تغییراتی در خاک بوجود نیاورد که باعث نشست مخرب و مزاحم برای سازه شود. نوع پی مناسب، رابطه تنگاتنگی با خصوصیات خاک زیر خود دارد بطوری که می توان گفت یک پی فقط زمانی می تواند نقش و وظیفه خود را بخوبی ایفا نماید که خاک زیر آن رفتار مناسب و مطلوبی داشته باشد

شرح کامل روش اجرای آزمایش نفوذ استاندارد

شرح کامل روش اجرای آزمایش نفوذ استاندارد



روش استاندارد آزمایش برای آزمایش نفوذ (Standard Penetration Test) و نمونه گیری ازخاک ها با لوله شکافدار (نمونه گیر دو کفه ای) این روش آزمایش طرز پیشروی نمونه گیر لوله ای دو کفه ای، برای بدست آوردن نمونه خاک معرف و اندازه گیری مقاومت خاک در مقابل نفوذ نمونه گیر، را شرح می دهد و بطور کلی بعنوان آزمایش نفوذ استاندارد (SPT) شناخته شده است.

این استاندارد تمام موارد ایمنی مربوط به کاربرد آنرا بیان نمی کند، در مسئولیت استفاده کننده از این استاندارد است تا دستور العمل های تندرستی و ایمنی مناسب را تهیه نماید و قبل از استفاده قابلیت اجرایی محدودیت های تعدیلی را مشخص نماید. مقادیر بیان شده برحسب واحدهای اینچ – پوند بعنوان استاندارد در نظر گرفته می شود.

توصیف اصطلاحات ویژه در این استاندارد

SPT اختصار برای آزمایش نفوذ استاندارد، اصطلاحی که با آن معمولاً مهندسین به این روش مراجعه می نمایند.

سندان – آن قسمت از مجموعه وزنه کوب که با چکش برخورد می نماید و بوسیله آن انرژی چکش به میله های حفاری انتقال می یابد.

لنگرگیر (قرقره) – چرخ استوانه گردان ؛ در سیستم بالابری، قرقره – طناب که متصدی دور تادور آنرا طنابی می پیچد تا با سفت و شل کردن طناب اطراف استوانه، چکش را بالا برده و پایین اندازد.

میله های حفاری - میله ها در هنگام حفاری گمانه جهت انتقال نیرو و پیچش به مته حفاری، استفاده می شوند.

مجموعه وزنه کوب – وسیله ای شامل چکش، میله هدایت چکش، سندان و هرنوع سیستم سقوط چکش.

چکش – آن قسمت از مجموعه وزنه کوب که شامل وزنه ضربه زن 2+140 پوند (1+5/63 کیلوگرم) می باشد که پی در پی بالا برده و پایین انداخته می شود تا انرژی انجام نمونه گیری ونفوذ را فراهم آورد.

آزمایش حد روانی

روش انجام آزمایش حد روانی



- ابتدا مقدار 150 گرم از خاک خشکی که از الک 40 گذرانده ایم ، داخل ظرف ریخته و آن را با مقداری آب مخلوط کنید .

- حال بوسیله کاردک فنری مقداری از خمیر فوق را داخل جام فلزی بریزید به طوریکه ارتفاع خاک در گودترین نقطه بین 8 تا 10 میلی متر باشد .

- حال به وسیله شیار زن ، شیار سرتاسری در وسط خمیر ایجاد نموده و فقط چندین بار به وسیله شیار زن روی آن فشار دهید تا به خوبی خاک را به دو قسمت مجزا تقسیم کند .

- بوسیله دسته چرخاننده دستگاه را به حرکت انداخته و تعداد ضربات لازم جهت به هم رسیدن 7/12 میلی متر از دو قسمت خاک را در پایین ترین نقطه شیار یادداشت کنید .

- آزمایش حد روانی را برای 4 یا 5 بار تکرار کنید و شیت مربوط را کامل کنید .

-  اگر تعداد ضربات کمتر از 15 و بیشتر از 35 باشد ،آزمایش مردود است .

- رطوبت خاک به نحوی تنظیم گردد که تعداد ضربات برای به هم رسیدن دو قسمت خاک بین 15 تا 35 باشد .

- اگر تعداد ضربات از 20 بیشتر باشد باید مقداری آب به مخلوط اضافه کرد تا تعداد ضربات پایین بیاید .

- اگر تعداد ضربات از 15 کمتر شد باید با زیر و رو کردن مخلوط از رطوبت آن کم کنید .

- بعد از اتمام هر مرحله آزمایش ، مقداری از خاک را درون قوطی بریزید و برای تعیین درصد رطوبت خاک قوطی را در آون بگذارید .





آزمایش حد خمیری

روش انجام آزمایش حد خمیری



- حدود 20 گرم از یک نمونه خشک شده و عبوری از الک 40 را به داخل ظرف بریزید .

- به خاک موجود مقداری آب ریخته و آنرا بوسیله کاردک خوب مخلوط کنید .

- مقداری از خمیر را برداشته و آن را در روی شیشه به صورت فتیله در آورید که به قطر ⅛ اینچ (18/3 میلی متر ) برسد .

- فتیله ای خوب است که وقتی آن را تکان می دهید شکسته شود .

- سپس تعدادی از فتیله ها را در ظرف ریخته و آن را وزن کنید .

- حال ظرف را در آون بگذارید .

- بعد از 24 ساعت ، ظرف را بیرون آورده و آن را وزن کنید .

- این آزمایش را برای 3 بار انجام دهید و میانگین آن ها را به عنوان حد خمیری محسوب کنید .

آزمایش تعیین توده ویژه خاک

روش انجام آزمایش تعیین توده ویژه خاک



- بطری حجم سنج را با آب مقطر تا علامت 500 میلی لیتر پر کرده و آن را وزن کنید .

- دماسنج را داخل بطری کنید و دمای آب را اندازه بگیرید .

- تقریبا 100 گرم خاک خشک شده (عبوری از الک 10 )را داخل حجم سنج  بریزید .

- حال آب مقطر را به اندازه ای در حجم سنج بریزید که روی خاک را بپوشاند و به مدت 2 تا 5/2 ساعت به حال خود رها کنید .

- حال محتوی مخلوط خاک و آب را برای حدود 15 تا 20 دقیقه به آرامی حرارت دهید و در حین این حرارت دادن ٬ بطری را نیز به طور مستمر تکان دهید تا دمای حجم سنج را به دمای آزمایشگاه برسد ٬ فقط به حالت جوشش در نیاید .

- حال آب مقطر را درون حجم سنج بریزید به گونه ای که این آب به عدد 500 میلی لیتر برسد .بیرون بطری و داخل گردن بطری ٬ روی هلالی آب ٬ را خشک کنید .

- حال بطری را به همراه محتویات رها کرده تا به دمای محیط برسد (حدودا به مدت 5-10 ساعت ) .

- سپس وزن بطری و خاک و آب داخل آن را بگیرید .

- دمای محتویات حجم سنج را بگیرید .





خاک	GS
ماسه	67/2-63/2
سیلت	7/2-65/2
رس ورس سیلت دار	9/2-67/2
خاک آلی	کمتر از 2



آزمایش تحکیم

روش انجام آزمایش تحکیم

- سنگ های متخلخل را در آب خیس کنید و یک کاغذ صافی را به آرامی روی سنگ متخلخل بگذارید سپس نمونه را روی کاغذ صافی گذاشته و کاغذ صافی دیگری را روی آن بگذارید، حال سنگ متخلخل فوقانی را روی کاغذ صافی بگذارید .

- نحوه بارگذاری و افزایش مقدار بار بستگی به نوع خاک دارد و مثلا اگر خاک رسی باشد ، بارگذاری کم کم صورت می گیرد .

- حال کل این سیستم به نحو صحیح در جایگاه خود بارگذاری شود .شاهین بارگذاری و سیستم ترازوی تعادلی را کنترل و تنظیم کنید .شاهین بارگذاری را به کمک تراز دستی حباب دار تراز کنید . وزنه فشاری 0/05 کیلوگرمی بر سانتی متر مربع را روی کفه وزنه آویزان کنید و آب مقطر را به ظرف حاوی نمونه اضافه کنید و حدود 24 ساعت صبر کنید تا نمونه کاملا اشباع شود و قرائت شاخص عقربه ای تقریبا ثابت گردد .

- فشار در هر بارگذاری معمولا دو برابر فشار مرحله قبلی در نظر گرفته می شود ، این فشار به مقدارهای 25/0، 5/0 ،1 ، 2 ،4 ، 8، 16 کیلوگرم بر سانتی متر مربع در نظر گرفته می شود .

- پس از بکارگیری هر مقدار بار ، تراکم را براساس گیج های موجود در زمان های 1/0 ، 25/0 ، 5/0 ، 1 ، 2 ،4، 8 ، 15، 30 دقیقه و 1 ، 2، 4، 8 و 24 ساعت پس از شروع هر بارگذاری قرائت کرده و ثبت نمایید .

- پس از پایان مشاهدات شاخص عقربه ای در حداکثر فشار، فشارها را تا رسیدن به 4 ،1 ،25/0 کیلوگرم بر سانتی متر مربع کاهش دهید و اجازه دهید که خاک تا مدت 24 ساعت بوسیله آب متورم شود ، به همین ترتیب قرائت های زمانی تورم را  طبق زمان بندی فوق یادداشت کنید .

- بار اولیه را برداشته و حلقه تحکیم را خارج کنید ، آب را از حلقه خارج نموده و آن را تمیز نمایید و کاغذ های صافی را از دو طرف انتهای نمونه بردارید .

- حال حلقه را با نمونه وزن کنید و سپس آن را در آون بگذارید .

- حلقه را خارج کرده و نمونه را وزن کنید .

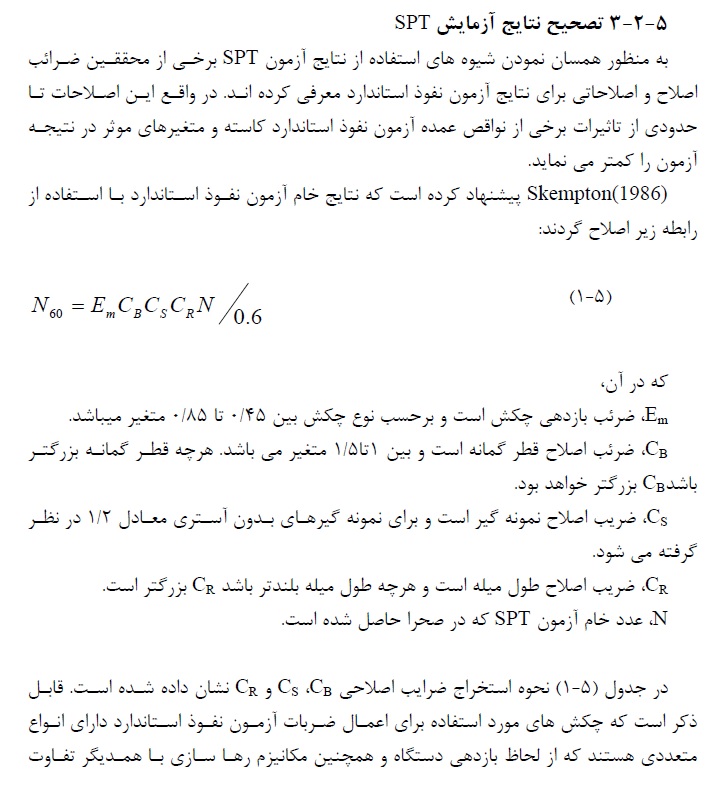

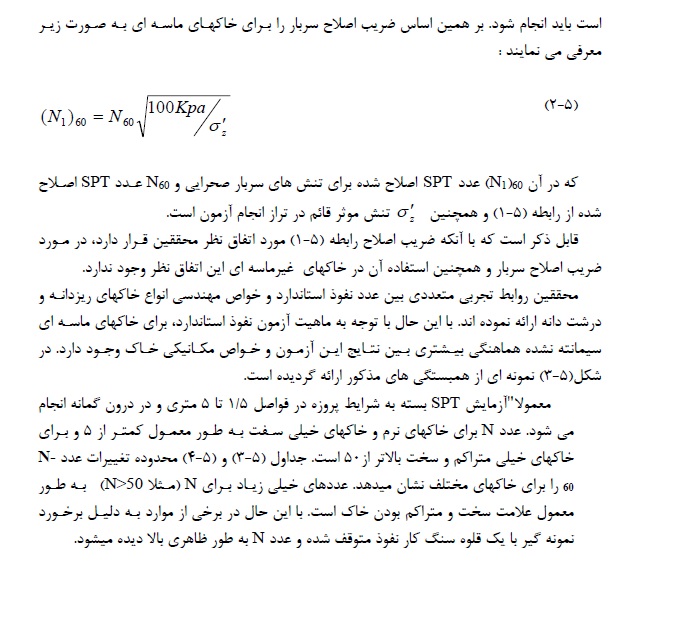

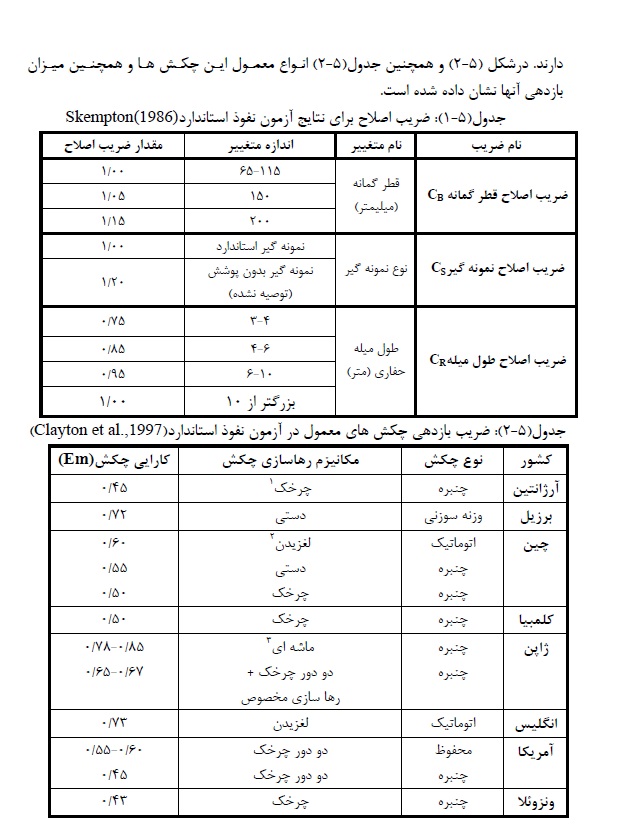

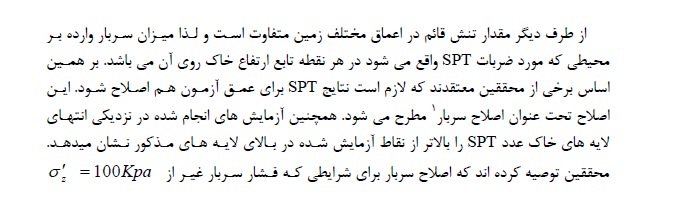

تصحیح نتایج آزمایش SPT
